Modelagem de Dados

Visão geral

O banco principal da API é relacional e modelado em Prisma. Esta página mostra como as tabelas se conectam e como o domínio do Etnos foi organizado no Postgres.

Arquivos relacionados

Resumo rápido

Tabela Finalidade
users Perfil de negócio vinculado ao Firebase Auth
schools Cadastro de escolas
characters Personagens culturais da plataforma
game_configs Configuração por jogo e personagem
memory_game_contents Conteúdo visual do jogo da memória
game_scores Pontuações por usuário
midia Metadados dos arquivos salvos no Storage

Visão relacional

erDiagram
    SCHOOLS ||--o{ USERS : "id -> school"
    CHARACTERS ||--o{ GAME_CONFIGS : "slug -> character_slug"
    CHARACTERS ||--o{ MEMORY_GAME_CONTENTS : "id -> character_id"
    CHARACTERS ||--o{ GAME_SCORES : "slug -> character_slug"
    USERS ||--o{ GAME_SCORES : "firebase_uid -> user_id"
    USERS ||--o{ MIDIA : "firebase_uid -> user_id"
    USERS {
        string id PK
        string firebase_uid UK
        string email
        string parent_name
        string child_name
        string child_birth_date
        string parent_phone
        string school "schoolId"
        string[] roles
    }
    SCHOOLS {
        string id PK
        string name UK
        string city
        string state
    }
    CHARACTERS {
        string id PK
        string slug UK
        string name
        string region
        string description
        string image_url
    }
    GAME_CONFIGS {
        string id PK
        string game_slug
        string character_slug FK
        string image_cover_url
    }
    MEMORY_GAME_CONTENTS {
        string id PK
        string slug
        string character_id
        string url
    }
    GAME_SCORES {
        string id PK
        string slug
        string character_slug
        int score
        string user_id
    }
    MIDIA {
        string id PK
        string user_id
        string folder
        string path
        string url
    }

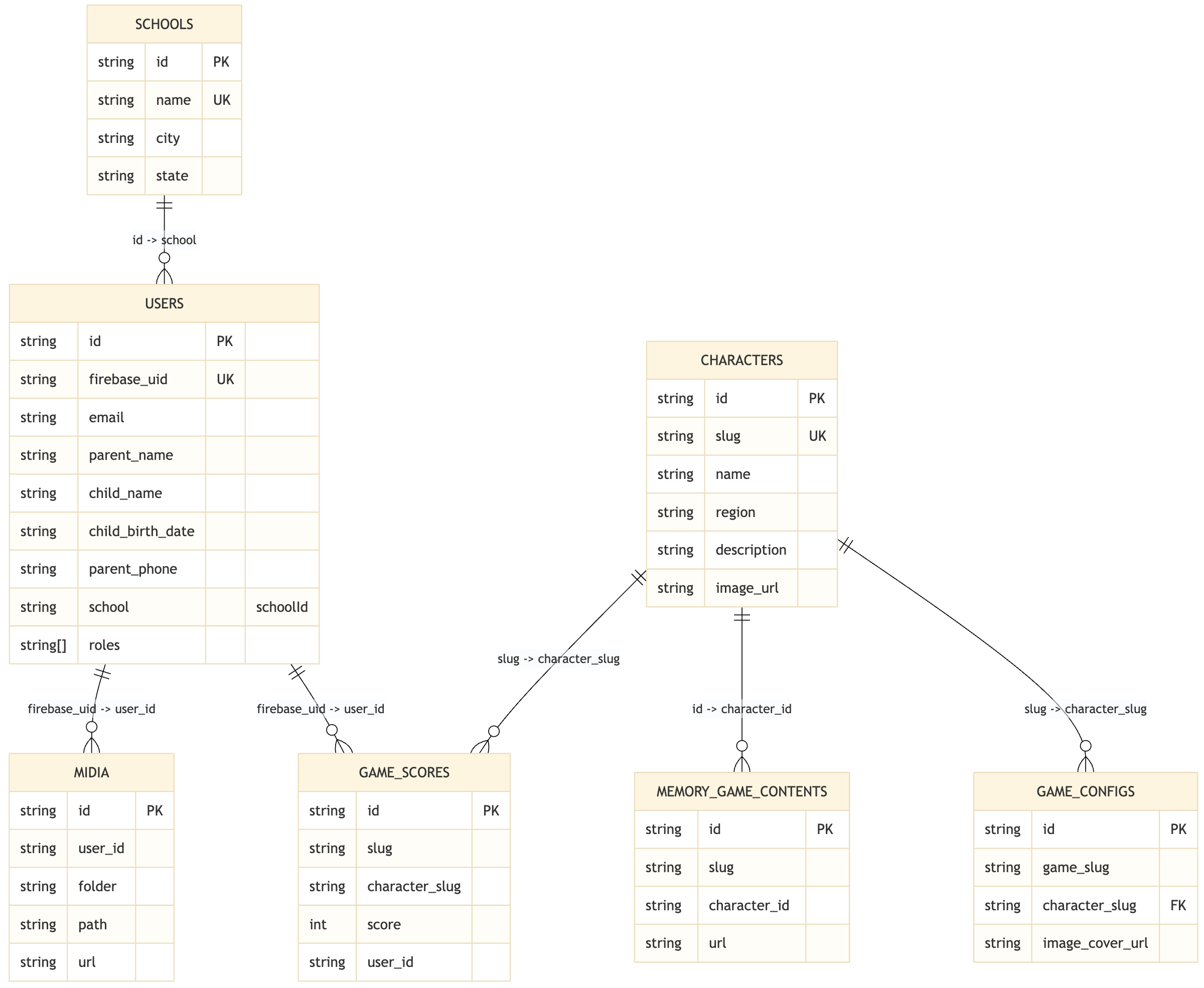

Imagem da modelagem

Modelagem de Dados

Mermaid

URL Mermaid

Tabelas

users

Representa o perfil de negócio do usuário autenticado.

Campos principais:

  • id: identificador interno
  • firebase_uid: vínculo com o Firebase Auth
  • email
  • parent_name
  • child_name
  • child_birth_date
  • parent_phone
  • school
  • roles
  • created_at
  • updated_at

Regras:

  • firebase_uid é único
  • o usuário autentica no Firebase, mas o perfil é salvo aqui

Na prática, o campo persistido hoje se chama school, mas ele representa o schoolId e aponta para schools.id.

schools

Cadastro de escolas disponíveis para uso na plataforma.

Campos principais:

  • id
  • name
  • city
  • state
  • created_at
  • updated_at

Regras:

  • name é único no schema atual

  • alimentar seletores de escola no cadastro e no perfil

characters

Entidade principal para personagens culturais usados nos jogos e na biblioteca.

Campos principais:

  • id
  • name
  • region
  • description
  • slug
  • image_url
  • created_at
  • updated_at

Regras:

  • slug é único

Uso típico:

  • servir como catálogo principal da experiência cultural e base dos jogos

game_configs

Configuração por jogo e personagem.

Campos principais:

  • id
  • game_slug
  • character_slug
  • image_cover_url
  • created_at
  • updated_at

Relações:

  • character_slug referencia characters.slug

Regras:

  • combinação game_slug + character_slug é única

Uso típico:

  • guardar a capa e a configuração visual do memory-game para cada personagem

memory_game_contents

Conteúdo visual usado no jogo da memória.

Campos principais:

  • id
  • url
  • slug
  • character_id
  • created_at
  • updated_at

Aqui, character_id referencia characters.id, e o campo slug continua sendo usado nas consultas por personagem.

Uso típico:

  • montar as cartas e imagens do jogo da memória por personagem

game_scores

Pontuações salvas por usuário em cada jogo/personagem.

Campos principais:

  • id
  • slug
  • character_slug
  • score
  • user_id
  • created_at
  • updated_at

Regras:

  • combinação slug + character_slug + user_id é única

Aqui, character_slug referencia characters.slug e user_id referencia users.firebase_uid.

Uso típico:

  • recuperar o desempenho do estudante por jogo

midia

Metadados dos arquivos enviados para o Firebase Storage.

Campos principais:

  • id
  • url
  • folder
  • path
  • user_id
  • created_at
  • updated_at

Uso típico:

  • organizar a biblioteca de imagens usada pelo admin e pelos jogos

Regras:

  • índice por user_id
  • índice por folder

Observação:

  • o arquivo físico fica no Firebase Storage
  • esta tabela guarda apenas metadados e vínculo com usuário
  • user_id referencia users.firebase_uid
  • também sustenta a listagem da biblioteca de mídia e a organização por pasta

Resumo relacional

Relações explícitas no Prisma

  • game_configs.character_slug -> characters.slug

Relações implícitas por convenção

  • users.school -> schools.id
  • memory_game_contents.character_id -> characters.id
  • game_scores.character_slug -> characters.slug
  • game_scores.user_id -> users.firebase_uid
  • midia.user_id -> users.firebase_uid
  • users.firebase_uid <-> Firebase Auth uid

Observações de modelagem

Relações ainda não formalizadas no banco

Alguns vínculos ainda carregam nomes herdados da estrutura anterior, principalmente o campo users.school, que semanticamente funciona como schoolId. Na documentação, essas relações aparecem do ponto de vista do domínio, mesmo quando o nome físico da coluna ainda é legado.

Índices e unicidade

Chaves únicas

  • users.firebase_uid
  • schools.name
  • characters.slug
  • game_configs(game_slug, character_slug)
  • game_scores(slug, character_slug, user_id)

Índices auxiliares

  • memory_game_contents.slug
  • game_scores.user_id
  • midia.user_id
  • midia.folder

Decisões importantes da modelagem

Uso de firebaseUid

O firebaseUid é a chave de integração entre autenticação e domínio. Isso evita duplicar responsabilidade de auth no banco relacional.

Slugs como chave de domínio

characters.slug e game_slug aparecem bastante porque fazem parte do contrato atual da API e simplificam consultas e URLs.

Arquivos fora do banco

O banco não armazena binários. Apenas URLs, caminhos e metadados.
